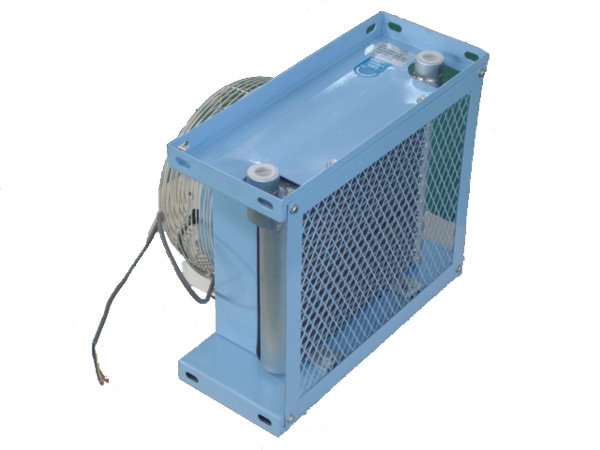

您现在的位置：首页 - 板翅式换热器 - 风冷式AN系列 - 板翅式换热器 - 风冷式AN系列

商品分类 -> 板翅式换热器 -> 风冷式AN系列

适用于油压机、液压站等

产品结构

设计压力 0.98MPa

尺寸表 单位：mm

型号 A B C D E F G H J K L M N 重量(kg) 电机规格 F-AN-305 383 455 296 360 63 3/4 179.5 350 130 400 180 2.3 256 16 220V 60W F-AN-355 430 510 322 410 1 203 400 150 350 200 300 19 220V 70W F-AN-405 499 560 328 460 237.5 470 500 350 23 380V 100W F-AN-455 555 630 436 510 79 260.5 520 190 550 240 3.2 400 30 380V 250W F-AN-456 530 71 33 F-AN-556 647 760 520 635 11/2 322.5 610 650 500 43 380V 500W



性能曲线表



压力损失曲线表
